2021.11.11
石英玻璃——熔融石英
目录
熔融石英
熔融石英即Fused silica，是氧化硅（石英，硅石）的非晶态（玻璃态）。它是典型的玻璃，其原子结构长程无序。它通过三维结构交叉链接提供其高使用温度和低热膨胀系数。
| Diameter | 2″ | 3″ | 4″ | 5″ | 6″ | 8″ |
| Thickness (um) | Depends on Request | |||||
| Material | Fused Silica | |||||
| Grade/Brand | JGS2/JGS1/JGS3 | |||||
| Surface Finished | DSP/SSP | |||||
| TTV (um) | <8 | <10 | <10 | <10 | <15 | <20 |
| Bow/Warp (um) | <30 | <30 | <40 | <40 | <60 | <60 |
| Ra (nm) | <1 | |||||
| S/D (um) | 40/20 | |||||

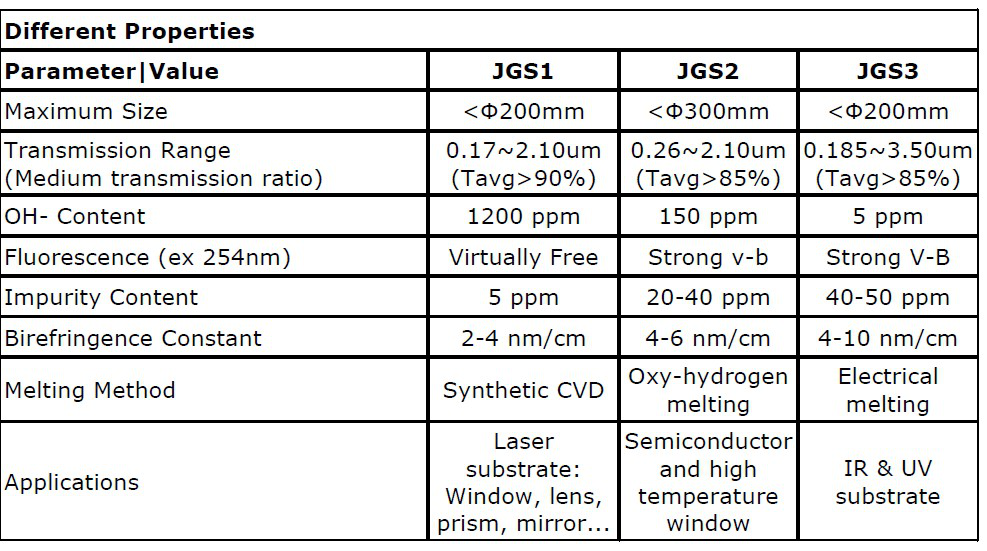

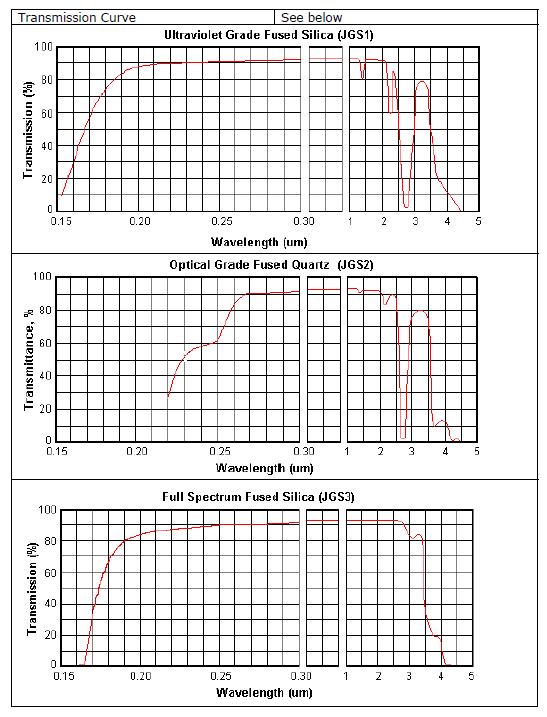

| Fused Silica | |||
| Mechanical | Units of Measure | SI/Metric | (Imperial) |
| Density | gm/cc (lb/ft3) | 2.2 | -137.4 |
| Porosity | % (%) | 0 | 0 |
| Color | — | clear | — |
| Flexural Strength | MPa (lb/in2x103) | — | — |
| Elastic Modulus | GPa (lb/in2x106) | 73 | -10.6 |
| Shear Modulus | GPa (lb/in2x106) | 31 | -4.5 |
| Bulk Modulus | GPa (lb/in2x106) | 41 | -6 |
| Poisson’s Ratio | — | 0.17 | -0.17 |
| Compressive Strength | MPa (lb/in2x103) | 1108 | -160.7 |
| Hardness | Kg/mm2 | 600 | — |
| Fracture Toughness KIC | MPa•m1/2 | — | — |
| Maximum Use Temperature (no load) | °C (°F) | 1100 | -2000 |
| Thermal | |||
| Thermal Conductivity | W/m•°K (BTU•in/ft2•hr•°F) | 1.38 | -9.6 |
| Coefficient of Thermal Expansion | 10–6/°C (10–6/°F) | 0.55 | -0.31 |
| Specific Heat | J/Kg•°K (Btu/lb•°F) | 740 | -0.18 |
| Electrical | |||
| Dielectric Strength | ac-kv/mm (volts/mil) | 30 | -750 |
| Dielectric Constant | @ 1 MHz | 3.82 | -3.82 |
| Dissipation Factor | @ 1 MHz | 0.00002 | -0.00002 |
| Loss Tangent | @ 1 MHz | — | — |
| Volume Resistivity | ohm•cm | >1010 | — |
熔融石英材料在精铸型壳的使用上国外发达国家如美国的使用量和日本的使用量不断地逐年增加，特别是在硅溶胶型壳的面层方面有了很有经验的效果，在同锆英材料的使用和价格比上有了较大突破，是较为理想的工程应用材料。
熔融石英是用天然高纯度二氧化硅经电炉在高于1760℃以上温度熔融，随后快速冷却而制得的。此过程将晶型二氧化硅转变为非晶型的玻璃熔体。
熔融石英熔化温度约1713℃，导热系数低，热膨胀系数几乎是所有耐火材料中最小的，因而它具有极高的热震稳定性。所以，在焙烧和浇注过程中熔融石英型壳很少因温度剧变而破裂，是理想的熔模铸造制型的耐火材料，可作为面层或背层涂料用的耐火材料，以及撒砂材料。
熔融石英会部分或全面提高型壳性能。熔融石英热膨胀系数小，有利于防止型壳在脱蜡和焙烧过程中开裂、变形，利于确保铸件尺寸稳定。熔融石英纯净度高，所配涂料稳定性好；型壳高温抗蠕变能力提高。
熔融石英温度较低时的导热性较差，热容量小，仅为锆砂的一半，大多数金属液对它的润湿性较差，使得金属凝固层与型壳内表面间易产生间隙，热导率进一步减小，有利于壁薄铸件充型。在高温下熔融石英的透明度高，能通过辐射传热，使其导热能力超过硅酸铝类壳。而使铸件冷却较快，更易获得健全铸件。
铸件冷却时方石英又从高温型转变为低温型，同时体积产生骤变，使型壳出现无数裂纹，强度剧降，有利于脱壳进行。熔融石英为酸性，能采用碱煮、碱爆等化学清砂方法去除型壳。
更多产品信息欢迎您进店选购！
关于国瑞升GRISH®–精密抛光材料专家&专注精密抛光20年
北京国瑞升科技股份有限公司成立于2001年6月，是国内专业从事研发、生产、经营超精密研磨抛光材料的国家级高新技术企业，是具有多项国际国内自主知识产权、多年产品技术研发经验和众多客户应用实践沉淀的业界先驱。
（ //www.schoolhousefamilies.com ）
国瑞升GRISH®以精准服务为客户提供专业化、定制化的研磨抛光解决方案，以及多种配套化、系列化的精密研磨抛光材料产品、工艺和设备，专注解决客户超精密研磨抛光的高端需求，助力客户成功！
其中国瑞升GRISH®研发生产的超精密抛光膜&抛光带、静电植砂研磨带&抛光带、3D立体凹凸磨料、单晶&多晶&类多晶–金刚石微粉及对应研磨液、CMP抛光液、研磨助剂等多种超精密抛光耗材，广泛应用于光通信、汽车、半导体、LED、蓝宝石、精密陶瓷、LCD、3C电子、辊轴、口腔医疗等多个行业，并已出口至美国、英国、德国、俄罗斯、日本、韩国、印度、巴西等多个国家和地区。
欢迎您关注
国瑞升GRISH®
以专业化、系列化、
配套化、定制化的产品，
精准服务，助客户成功！
通过我们的新博客随时了解情况，保持灵感。
GRISH四角加压光纤研磨机，专门用于研磨各种光纤连接器产品，如：光纤跳线、尾纤、PLC分路器、塑料光纤、光纤器件等，在光通信行业应用十分广泛。产品加工精度高、操作运行稳定，直观的大屏幕设计可使参数调整更加方便快捷。目前比较成熟的产线加工方式主要由四台或五台光纤研磨机，再配合各种规格的PC、APC、UPC等研磨夹具组成。
了解更多 研磨设备 四角加压研磨机GRISH四角加压光纤研磨机，专门用于研磨各种光纤连接器产品，如：光纤跳线、尾纤、PLC分路器、塑料光纤、光纤器件等，在光通信行业应用十分广泛。产品加工精度高、操作运行稳定，直观的大屏幕设计可使参数调整更加方便快捷。目前比较成熟的产线加工方式主要由四台或五台光纤研磨机，再配合各种规格的PC、APC、UPC等研磨夹具组成。
了解更多
